Simulasi Jaringan Dengan Cisco Paket Tracer

Belajar Membuat Simulasi Jaringan Dengan Cisco Paket Tracer
Hai semua...
Pada kali ini saya ingin belajar membuat simulasi jaringan menggunakan aplikasi cisco paket tracer, ternyata setelah kita membuatnya terasa sangat mengasikan, okey semua langsung saja.
1.       Awalnya kita harus membuka aplikasi tersebut, pada tampilan awalnya akan tampil pada gambar seperti ini…

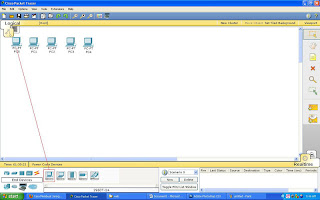

2.       Lalu kemudian kita ambil beberapa perangkat PC untuk membuat simulasi jaringan…


3.       Kemudian  switch….

4.       Kemudian sambungkan semua PC dengan cara pilih connections lalu pilih kabel  straight.
5.       lakukan dengan menyambungkan semua PC dengan fastEthernet mulai dari PC kiri fastEthetnet  0/1 ke switch secara berurutan.




6.       Kemudian lakukan cara yang sama dengan membuat 3 jaringan lagi



7.       Setelah itu setting IP tiap2 PC, klik double pada PC lalu plih desktop , plih IP configuration misalkan seperti berikut:


PC 0 : 192.168.1.10
PC 1 : 192.168.1.11
PC 2 : 192.168.1.12
PC 3 : 192.168.1.14
PC 4 : 192.168.1.15
Subnet Mask nya sama : 255.255.255.0
Jaringan ini kita samakan gatewaynya misal 192.168.1.1 (lokal 1)

PC 6 : 192.168.2.10
Lakukan dengan sama dengan PC selanjutnya.
dan sama kita samakan jaringan gatewaynyal 192.168.2.1 (lokal 2)

PC 12 : 192.168.3.10
Lakukan dengan sama dengan PC selanjutnya.
dan sama kita samakan jaringan gatewaynyal 192.168.3.1 (lokal 3)

PC 18 : 192.168.4.10
Lakukan dengan sama dengan PC selanjutnya.
dan sama kita samakan jaringan gatewaynyal 192.168.4.1 (lokal 4)


8.       Setelah selesai konfigurasi IP pada PC, kita tes terlebih dahulu dengan mengirim paket surat pada tiap2 lokal jaringan.



9.       Kemudian setelah semua successful pada tiap2 lokal jaringan, lalu kita hubungkan 4 jaringan lokal ini dengan 2 buah router  2620XM. Sebelum itu matikan router dengan menekan tombol on off hijau, tambah perangkat NM-4E drag ke bagian router, lalu nyalakan router kembali.



10.   Sambungkan dari switch ke router menggunakan kabel straight  dan untuk menghubungkan kedua  buah router dengan menggunakan kabel cross



11.   Setting alur jaringan dengan klik doble router lalu pilih config fastEthernet  0/0 lalu isikan IP dengan jalur jaringan gatewaynya tadi, begitu pula dengan fastEthernet 0/1. Lalu pilih centang ON. Dan  jangan lupa setting router satunya lagi dengan hal yang sama.



12.   Untuk yang terakhir  kita beri IP pada router 0 fastEthernet  1/1 misal: 192.168.210.5 dan 192.168.210.10 pada router 2 lalu centang ON.



13.   Lalu yang terakhir kita setting RIP, untuk memperkenalkan alur jaringan. router 0 RIP add 192.168.1.1, 192.168.2.1, 192.168.210.5 dan router1 192.168.3.1, 192.168.4.1, 192.168.210.10


14.   Finally, kita sudah bisa menyambungkan 4 jaringan dengan menggunakan 2 buah router, tes dengan mengirimkan paket  surat antar jaringan network.


Okay, sekian dulu yang bisa saya berikan untuk kali ini, semoga dengan praktek yang saya berikan ini bisa bermanfaat bagi kita semua.
